矩阵切换器

矩阵切换器

2020-11-16 09:58:40   11

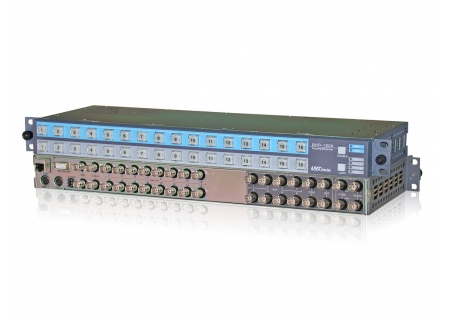

BHR-1600播出前端净/静矩阵切换器,是一款专门为电视节目播出、演播室及现场转播等节目播出场合而设计,具有SDI视频同步调整和嵌入音频处理功能的节目播出型切换矩阵。该矩阵采用冗余式双电源工作,并设有LAN、双路RS232/422、C-BUS等控制接口。该矩阵支持不同步输入的SDI信号之间的同步切换,分别设有PST、PGM母线以及8路辅助母线输出(AUX),可用于预览播出或为其它设备提供输出信号

  • 名称 : 矩阵切换器
  • 品牌 : 大连捷成
  • 型号 : BHR-1600
  • 参考价 :

BHR-1600播出前端净/静矩阵切换器,是一款专门为电视节目播出、演播室及现场转播等节目播出场合而设计,具有SDI视频同步调整和嵌入音频处理功能的节目播出型切换矩阵。该矩阵采用冗余式双电源工作,并设有LAN、双路RS232/422、C-BUS等控制接口。

该矩阵支持不同步输入的SDI信号之间的同步切换,分别设有PST、PGM母线以及8路辅助母线输出(AUX),可用于预览播出或为其它设备提供输出信号,具有TAKE触发方式切换。在PST母线状态下,该矩阵的视频转换支持cross-fade、V-fade、cut-fade、fade-cut和cut-cut,并且具有快、中、慢三种转换速度;在PGM母线状态下,转换模式仅支持cut.

嵌入音频的静切换也是本矩阵的一个主要特点,全面的音频控制包括电平、平衡、音频渐变等功能。该矩阵可提供两路PST和PGM的模拟监看/监听信号输出。

BHR-1600还具有UMD动态源名提示功能,可直接驱动多画面处理器或传统的TALLY提示器,动态显示每路信号源的名称和播出状态。

使用专用的 MCP-1600主控面板,配合BHR-1600使用,上述各种功能均可在面板上实现控制。

■ 1RU高、19英寸宽,前面板可开启,便于调整、维护

■ 切换规模16×2、16×(2+4)、16×(2+8)可选,提供4路或8路辅助输出母线

■ 内置帧同步和行同步校正,PGM、PST输出具有净/静切换功能

■ 可对输入信号进行±0.5行自动校正

■ 视频和嵌入音频的特技转换功能,速度可调

■ 全面的嵌入音频控制,包括电平、平衡、音频变换和通道设置

■ UMD动态源名提示功能(支持主流TSL协议)可直接驱动多画面处理器或TALLY提示器,对信号源名称及播出状态进行显示

■ 冗余式双电源,各种状态指示和报警输出功能

■ 模拟视/音频的监看/监听输出功能
